您的位置:首頁>產品展示>齒輪式拍擊篩

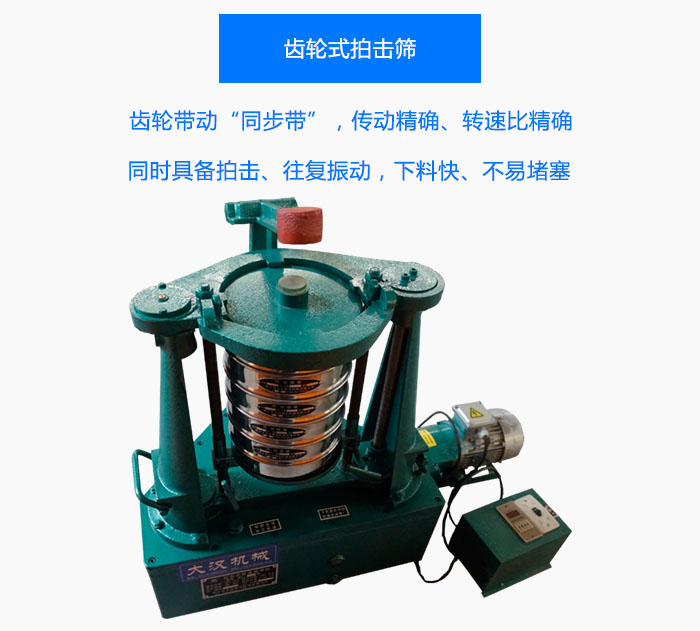

齒輪式拍擊篩

齒輪式拍擊篩

優勢:齒輪式拍擊篩是實驗室常用檢測儀器之一,采用齒輪帶動“同步帶”傳動方式,傳動準確,轉速比準確,不易產生掉速和滑帶現象,設定好時間即可主動停機。并且工作過程中同時具備拍擊、往復兩種振動形式,物料不易堵塞,用于實驗室對物料進行篩分檢測。

拍擊次數:156R03;±3次/分

旋轉次數:290±6次/分

篩子直徑:75mm、200mm、300mm

層數:1-7層

應用范圍:普通磨料粒度組成檢查和超硬材料分級和篩分檢查,尤其適用于金剛石微粉、超硬材料行業生產分級工序高強度、大頻率地反復使用。

7*24小時免費咨詢熱線
0373-268 2333

在線咨詢

BZJ-200型齒輪式拍擊篩(拍擊篩)產品概述:

BZJ-200型齒輪式拍擊篩是實驗室常用的簡稱設備,同時具備往復、拍擊振動兩種運動形式,所以不會(huì )出現物料堵塞篩面的問題,篩分效率高。

安裝在拍擊篩上的電機帶動齒輪通過同步帶傳到主軸上,轉速比精準,每一次相同時間下的篩分運動相一致,齒輪的傳動比準確率高達99.99%,并且齒輪無直接接觸,不易磨損?裳b夾Φ200試驗篩,又可裝Φ75、Φ100套篩,裝夾方便靈活,夾緊牢靠,并能自動停機,特別適合金剛石微粉、超硬材料粒度組成檢查。

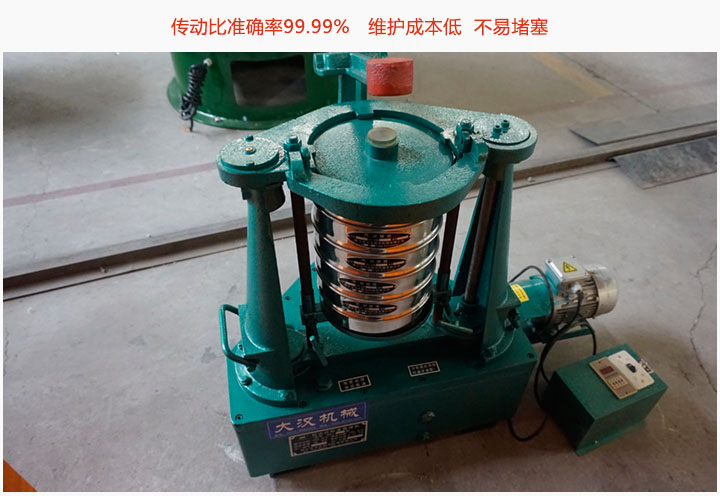

齒輪式拍擊篩轉速比,具備拍擊、往復振動,不易堵塞

BZJ-200型齒輪式拍擊篩(拍擊篩)主要技術參數

序號 名稱 單位 數值
1 篩子直徑 毫米 φ200、φ100、φ75
2 篩子層數 7
3 200試驗篩 1
4 旋轉次數 次/分 290±6
5 拍擊次數 次/分 156±3
6 拍擊高度 毫米 38±6
7 底盤水平度 mm/min ≤0.6
8 旋轉行程 毫米 25
9 電動機 千瓦 0.37
10 外形尺寸 毫米 433*432*785
11 篩機重量 公斤 85/125

工作原理

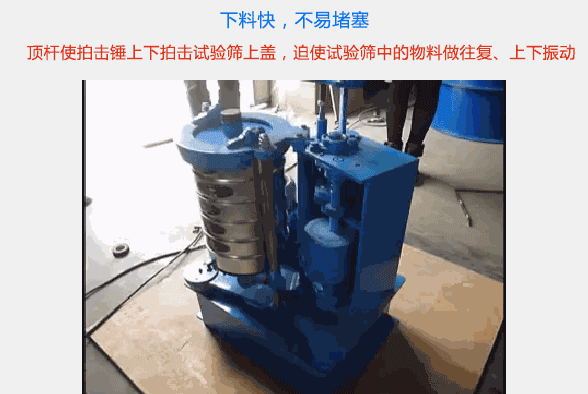

齒輪式拍擊篩電機通過同步帶,帶動齒輪變速后使主軸轉動,主軸帶動偏心輪使滑板帶動試驗篩左右搖動,同時帶動頂桿齒輪轉動,頂擊拍錘,拍擊試驗篩,使試驗篩、分樣篩中的物料篩分。

產品特點

齒輪式拍擊篩結構原理

1、傳動準確,一致性好:由于采用齒輪帶動同步帶傳動,轉速比準確,不會(huì )產生一般三角帶的掉速現象(三角帶有3%的掉速率),使每一次相同時間下的篩分運動相一致(齒輪的傳動比準確率99.99%),同時設備安裝數字定時器,設定好時間后到時自動停機,保證檢驗或生產的一致性要求。

2、壽命長、維修、維護成本低:由于兩齒輪沒有直接接觸不會(huì )磨損,同步帶與齒輪的接觸適應性好壽命長,維修時只需更換同步帶,同時偏心輪組采用了整體方式,再次安裝準確方便,轉動部分采用軸承(標準件),不易磨損,成本低,易更換。降低了維修的技術要求和成本。

3、篩分效率高,這種篩分方式使篩分時同時具備往復和拍擊振動兩種運動,不會(huì )堵塞篩網,下料快,篩分快。

4、潔凈:由于采用的這種傳動方式不需加油,降低了維護成本和保護環境,對生產環境要求潔凈十分有利。

齒輪式拍擊篩特點

產品結構

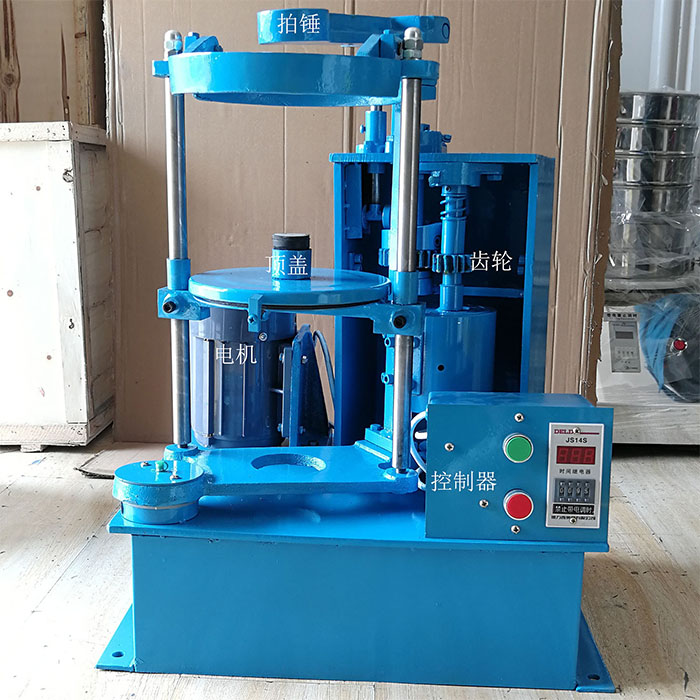

齒輪式拍擊篩結構圖

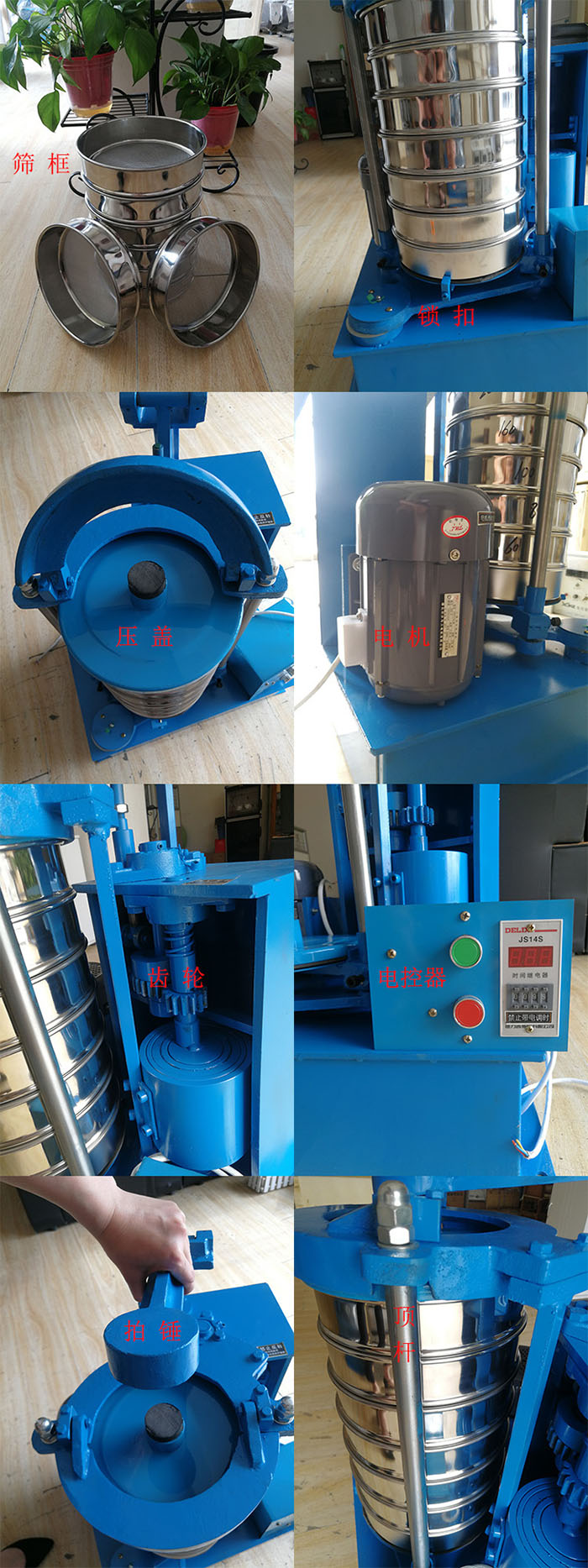

齒輪式拍擊篩細節

齒輪式拍擊篩細節圖

BZJ-200型齒輪式拍擊篩(拍擊篩)主要用途

BZJ-200型齒輪式拍擊篩(拍擊篩)可篩分多種特性的產品。適用于普通磨料粒度組成檢查和超硬材料生產分級及粒度組成檢查,亦廣泛用于地質、冶金、粉體、化工、建工水泥、醫藥、國防等部門科研生產實驗室,對物料進行篩分檢測。該拍擊篩是在原拍擊式標準振篩機的基礎上進行了合理的革新,改善了原機座的構造。結構更加緊湊,機身重量減輕,產品更加耐用、輕捷、方便,維護更加簡單,配件易修易購,可廣泛應用于地質、粉末冶金、磨料、粉體、化工、建材、醫藥、國防等部門實驗室篩分檢測,尤其適用于金剛石微粉、超硬材料行業生產分級工序高強度、大頻率地反復使用.

齒輪拍擊篩應用

齒輪式拍擊篩操作說明及注意事項

1、將電機線插頭插在程控器插座上,將電源線插在三相線插座上。

2、按下電源開關,顯示屏亮,同時出現300秒。

3、根據試驗規程設定需要時間,按ON鍵機械開始工作,運行時指示燈亮。

4、每停機一次,應重新設置時間。

5、調整升降托架,必須啟動蝶形緊固螺母。

6、注意保持箱蓋上平面的油膜長存、以免產生銹斑。

7、經常注意運動件的滑潤,定時加油,以延長使用壽命。

8、整機須安在固定位置上,減少整機搖動。

使用維護

1、加油:機箱內注入20#普通機油,加至油標紅線高度,應定期檢查油位,每半年更換一次機油;

2、上下滑板應定期打開上蓋注入黃油;

3、主軸套應定期將黃油杯加滿黃油,并擰緊一圈,使黃油進入潤滑面;

4、上下滑板銅套內污物應定期清理,擦凈后加入新潤滑脂。
