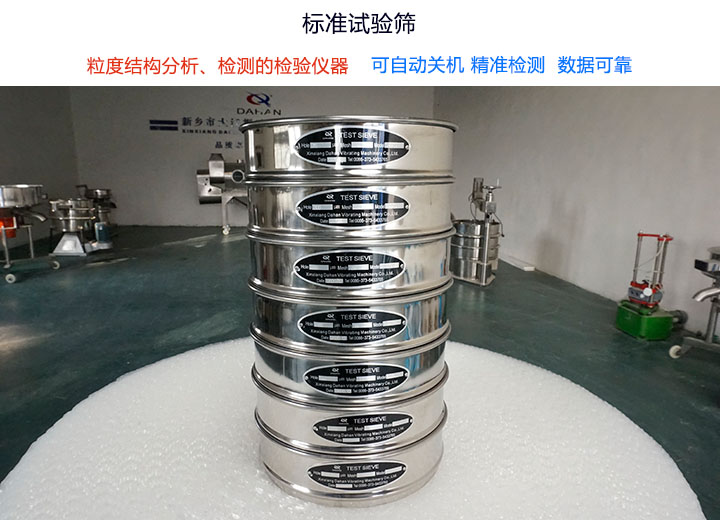

標準試驗篩

標準試驗篩產品概述

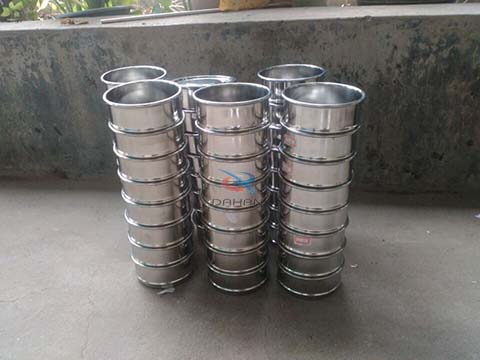

標準試驗篩也叫標準檢驗篩、標準分析篩、標準篩、試驗篩等，篩框直徑Φ75、Φ200、Φ300等三種規格，材質有普通鐵皮、不銹鋼、銅質篩框等，一般篩網有尼龍網、不銹鋼網以及紫銅網，用于實驗室、質檢室，對顆粒、粉類物料進行粒度結構準確分析、液體固形物含量的測試分析。

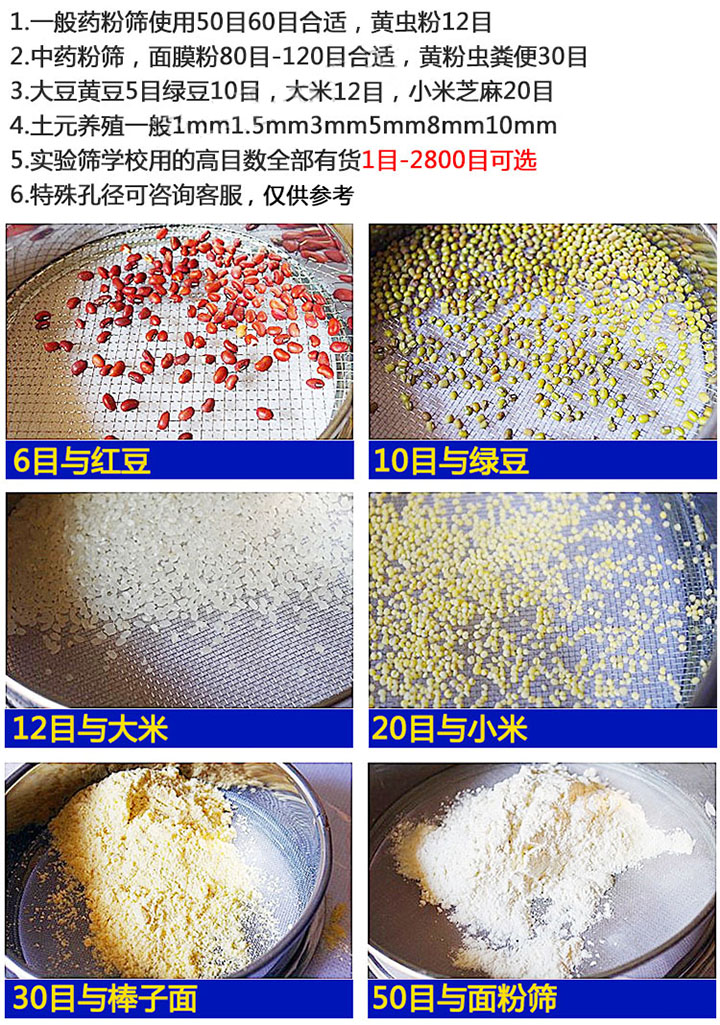

標準試驗篩可安裝1-8層篩框（含篩底），可將一種顆粒料同時精密分出2—7個粒子段，篩孔尺寸從20μm 到12.5mm，篩格目數依照客戶要求而定，或根據物料顆粒大小而定。

標準試驗篩分類

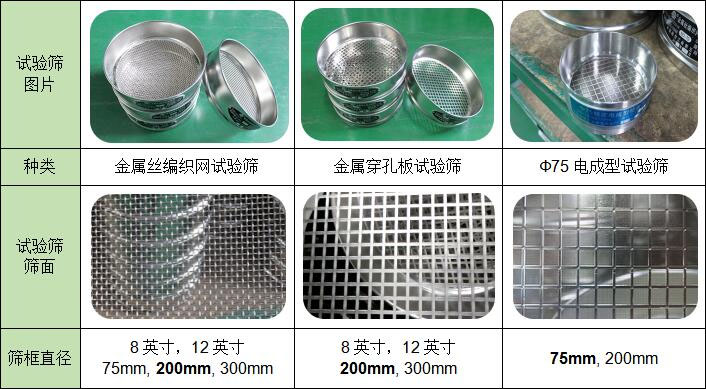

標準試驗篩篩面材料分為金屬絲編織網試驗篩、金屬穿孔板試驗篩、電成型試驗篩。

金屬絲編織網試驗篩采用國家標準GB/T6003.1-1997生產。其網孔基本尺寸為2.36mm-0.038mm，符合國際標準ISO3310-1：1990 R20/3、R20、R40/3系列，篩網材質為黃銅、錫青銅、不銹鋼。

金屬穿孔板試驗篩采用國家標準GB/T6003.2-1997，符合國際標準ISO3310-2：1990 R20/3、R20、R40/3系列，篩網材質為紫銅，并采用電化學加工而成。



電成型試驗篩：采用電化學方法制造，精度最高，理論上精度可達1微米，但由于制造商工藝模具不同，存在很大差異，同時靈活性差，易裂紋，成本過高，不適用于生產。使用者需求多種多樣，但網孔精度、篩框配合精度、材料是基本要求。

標準試驗篩型號

序號	名稱		單位	參數
01	標準篩體		層	1~8
02	篩體直徑		mm	Φ200 Φ100 Φ75
03	篩分粒度		mm	0.038~5
04	噪音		dB	≤50
05	投料量（一次性）		Kg	≤1
06	振幅		mm	≤5
07	電機	電壓	V	220
		轉數	r/min	1420
		功率	kw	0.125
09	整機重量		Kg	36

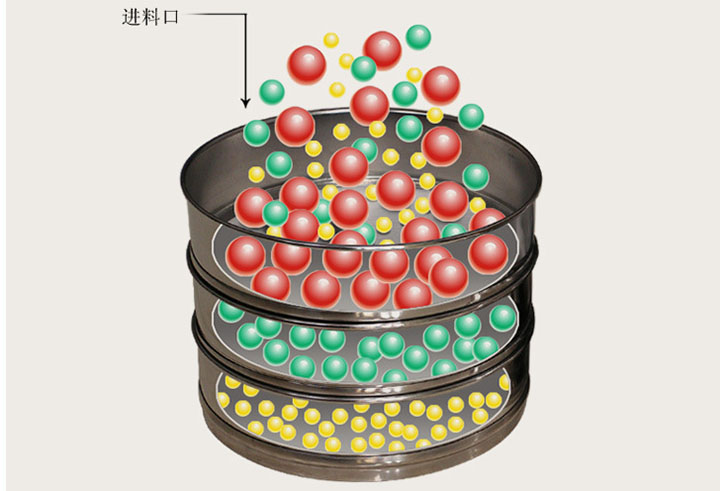

標準試驗篩工作原理

標準試驗篩是以YZU立式振動電機作為整機振動源，通過振動電機帶動上部振動盤振動，再通過振動盤傳導至安放在振動盤上部Φ300篩框上，然后由需要檢測目數的篩框把小于篩網孔徑的物料顆粒篩分至下層篩框，如此層層篩選，使每層篩框內只留相同粒度的物料，達到不同粒度的分離并確定此物料的粒度組成，使篩框中的物料能非常有效的起到過濾、分級、篩分目的。

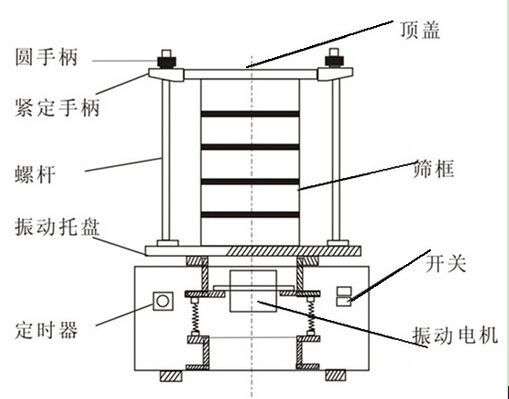

標準試驗篩結構

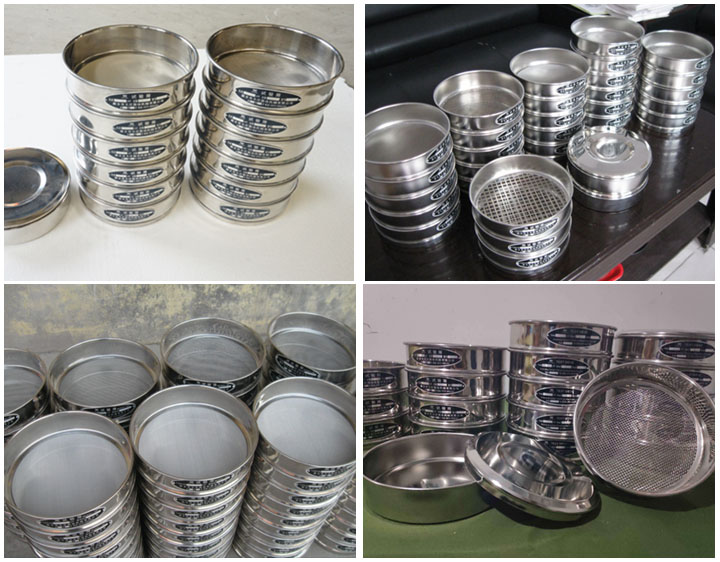

標準試驗篩上部由固定黃銅螺帽、壓板、篩蓋、篩框、中篩框、篩底、等距調節桿等等部件組成，所有部件均是選用優質SUS304不銹鋼精制加工而成，相互之間配做靈活、互換性能高。

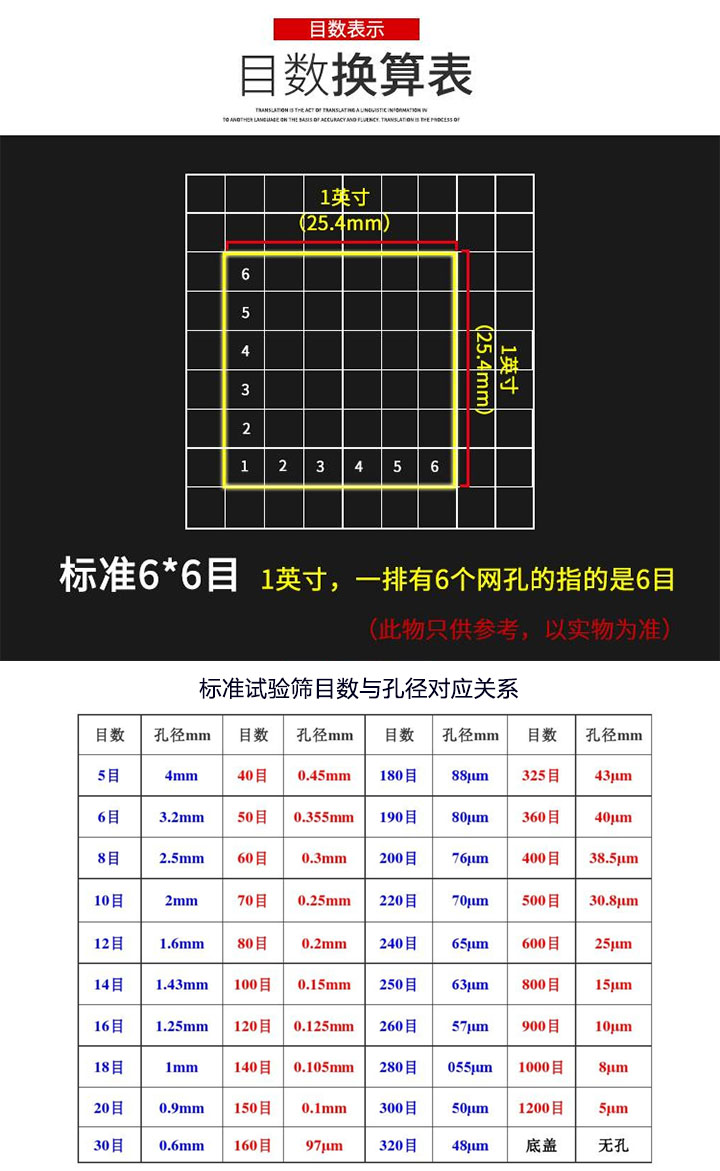

標準試驗篩目數與孔徑換算表

標準試驗篩應用

標準試驗篩用于地質、化工、水泥、醫藥、國防，亦廣泛用于普通磨料粒度組成檢查和超硬材料生產分級及粒度檢查等部門科研生產實驗室，對物料進行篩分檢測。 廣泛用于冶金、粉粒、化工、醫藥、建材、地質、國防等部門的科研生產、試驗室、質檢室、高等院校實驗室。

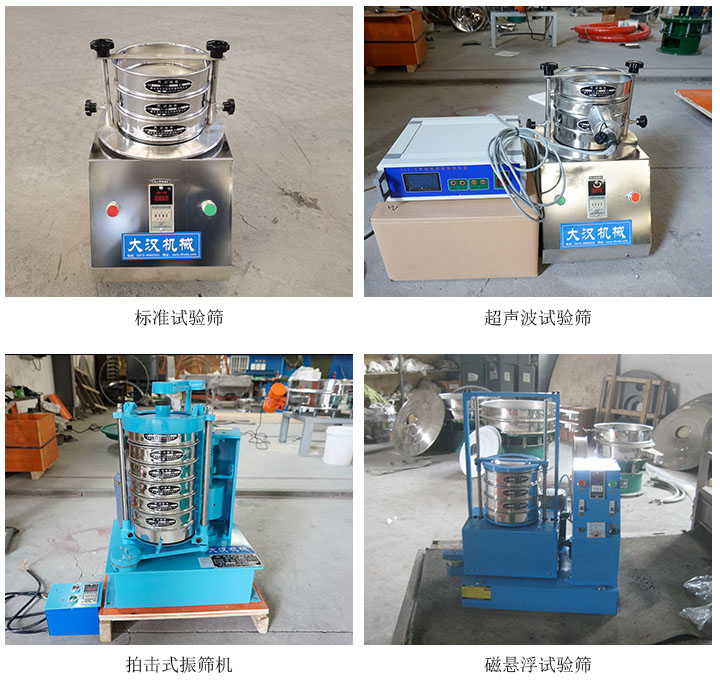

標準試驗篩選型

1、普通型標準試驗篩：400目以內的各種實驗對象進行篩分，常見的土壤篩、砂石篩、藥典篩所配備的標準振篩機均為這種標準試驗篩。

2、超聲波試驗篩：是在標準試驗篩基礎上研發的微細粉分級設備，檢驗精度更高更準確，可防止網孔堵塞。

3、拍擊式振篩機：通過集合頂桿拍錘和振動電機的雙重驅動能夠?qū)⑵胀�標準試驗篩難以篩分的精細物料實現高精度過篩，適用于普通磨料粒度組成檢查，超硬材料生產分級及粒度檢查。缺點是運行過程中會有較大的噪音。

4、磁懸浮試驗篩：涵蓋了集機械物理運動和高頻電磁振動為一體的篩分設備，同時進行上下振動、前后往復運動、左右搖擺運動，使物料在篩框內產生了往復旋轉運動，篩分任何物料都不會殘留在篩網孔上，可篩至5微米。

標準試驗篩使用方法

1、根據被檢物料及相應的標準來確定要選用的標準篩具。

2、把標準篩具按孔徑從小到大，從下到上依次疊放到托盤上，由凹槽或定位螺絲對標準篩具進行定位。

3、把被檢物料放入上端的標準篩具里，蓋上標準篩具上蓋、壓板。然后用套在絲柱上的圓手柄壓住壓板，旋緊絲柱上的圓手柄來壓緊標準篩具。(注意兩側要用力一致，然后用緊定螺絲鎖緊。)

4、把定時器開關調節在相應需要的位置。然后打開電源開關，分析篩開始工作。

5、標準分析篩工作停止后，旋開絲柱上的圓手柄，移開上蓋、壓板，小心取走標準篩具。

6、切斷電源。

標準試驗篩檢定規程
